Назначение: Специально разработан для комплектации небольших теплообменных аппаратов. Ключевое применение — точная отрезка ребер заданной длины для внутренних блоков бытовых кондиционеров, конденсаторов мини-холодильников. Обеспечивает точную резку ребер (плоских, жалюзийных) длиной до 300 мм из алюминиевой фольги толщиной 0,1–0,3 мм и медной фольги толщиной 0,1–0,25 мм, гарантируя стабильность размеров компонентов компактных теплообменников.

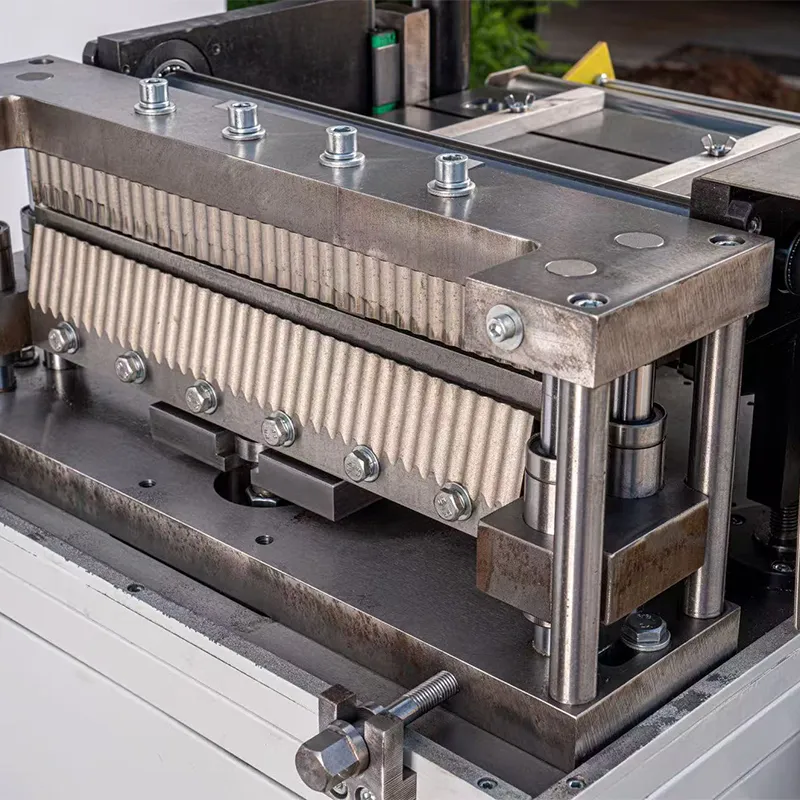

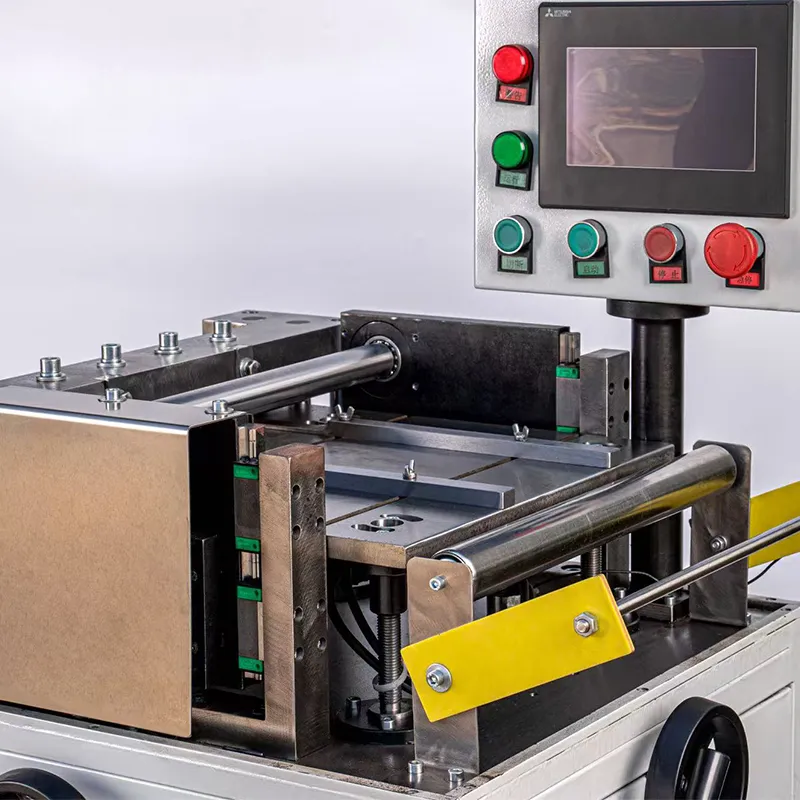

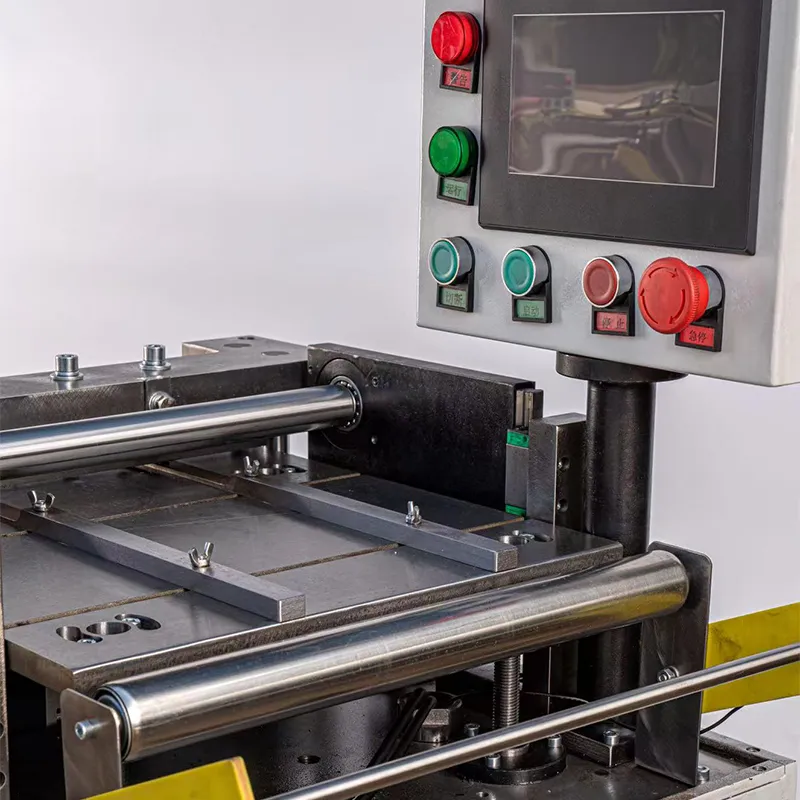

Описание производственной линии: Станок работает в линии с станком для формовки ребер модели 300 и автоматической разматывающей машиной для одной бухты. Непрерывная лента сформованных ребер подается через транспортер роликов (регулируемая скорость 0,5–3 м/мин) в режущую зону. Серводвигатель (точность позиционирования ±0,02 мм) приводит режущие ножи, которые под управлением ПЛК выполняют резку на заданную длину (50–297 мм). После резки фотоэлектрический счетчик фиксирует количество, и изделия транспортируются ленточным конвейером в приемный бункер. Процесс полностью автоматизирован, скорость резки достигает 30 раз/мин.

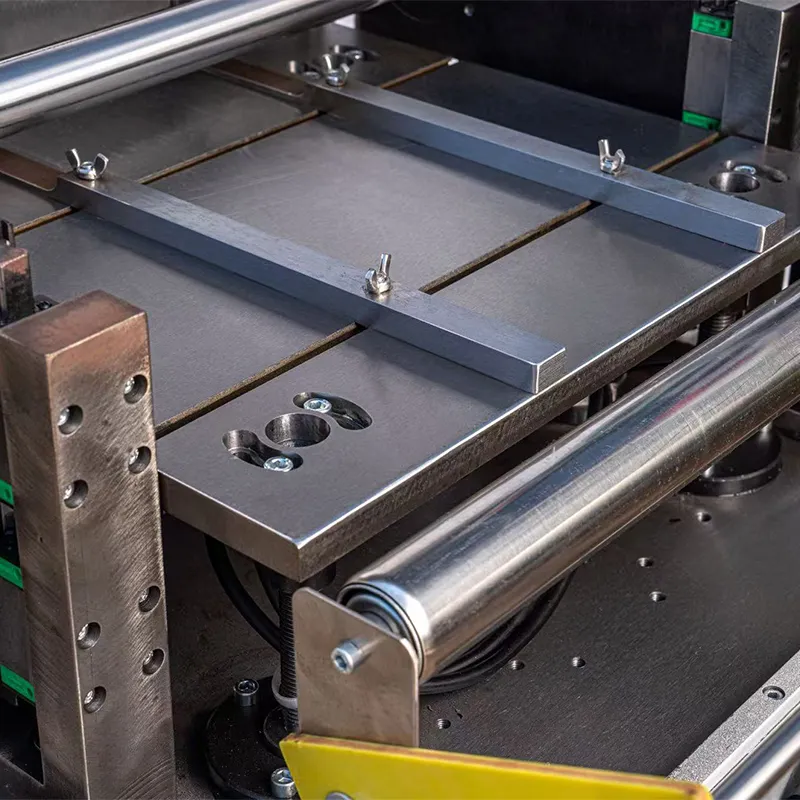

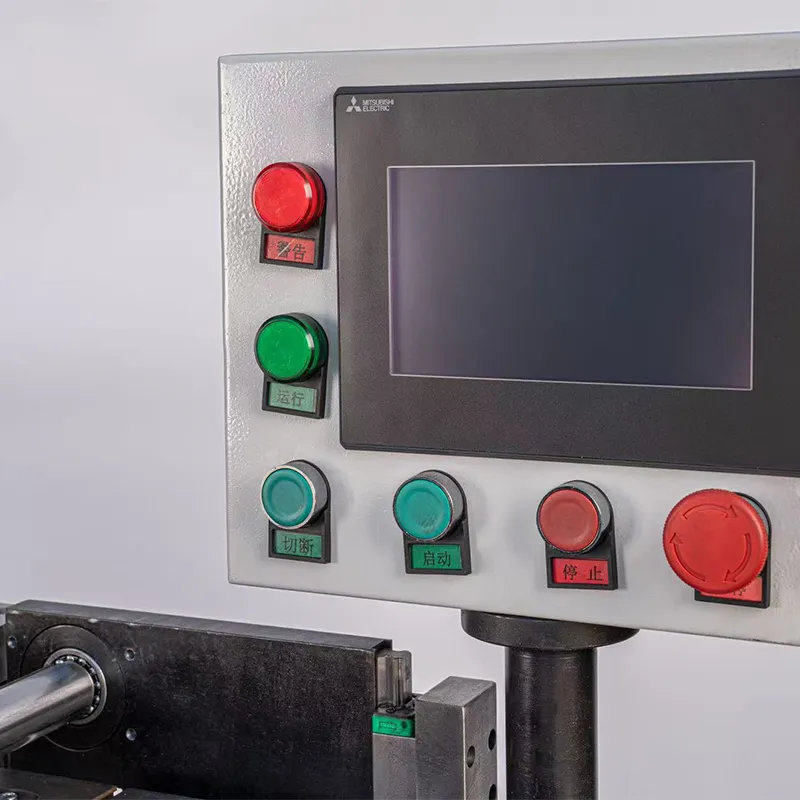

Преимущества оборудования: Точность резки ±0,05 мм удовлетворяет строгим требованиям к размерам небольших ребер. Пневматическая прижимная конструкция предотвращает смещение ребер во время резки. Габаритные размеры станка 850×600×1400 мм, площадь занимает всего 0,5 м², что подходит для компоновки малых и средних цехов. Оснащен кнопкой аварийной остановки и защитной световой завесой, безопасность эксплуатации соответствует стандарту GB 5226.1. Конструкция позволяет быстро демонтировать режущий узел для обслуживания; время замены ножей составляет ≤15 минут.
